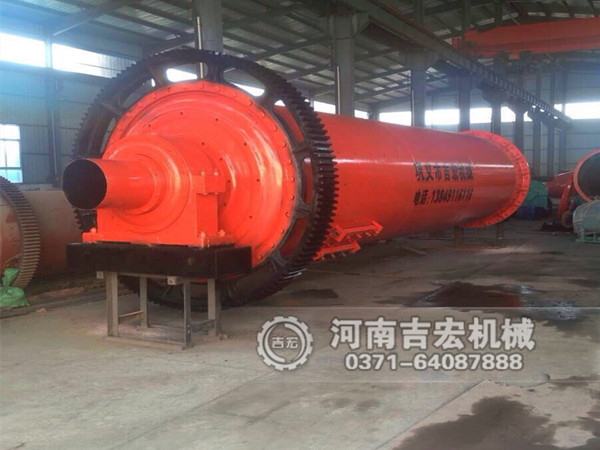

濕式球磨機簡介
濕式球磨機是物料被破碎之后,再進行粉碎的關鍵設備。球磨機廣泛應用于水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。一般根據生產工藝需要,選礦或者后續工藝需要制漿的選用濕式球磨機。濕法生產常配套螺旋分級機或者水力旋流器控制礦漿粒度。
工業生產中大都采用濕式球磨機,特別是在選礦行業中應用最為普遍??蓪Γ航?、銀、鉛、鋅、銅、鉬、錳、鎢等有色金屬的粉磨;對石墨、長石、鉀長 石、磷礦石、螢石、粘土、膨潤土等非金屬進行粉磨。
濕式球磨機結構及特點

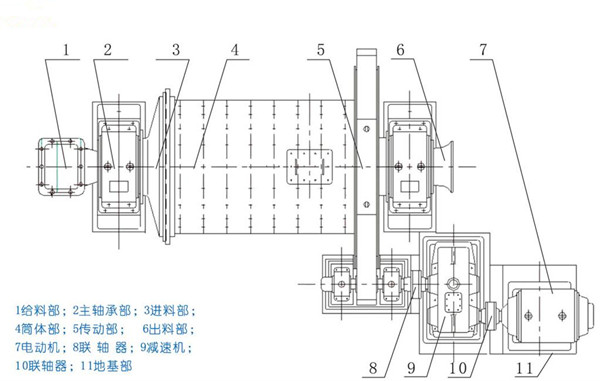

該濕式球磨機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠?!∽ⅲ焊鶕?jù)物料及排礦方式,可選擇干式球磨機和濕式格子型球磨機。
濕式球磨機是采用特制滾動軸承作為筒體的支撐結構,按照全新理念設計的一種新型球磨機。它系統解決了取代滑動軸瓦所用重載滾動軸承的壽命及調心問題、惡劣環境條件下的密封問題及長時間工作產生 的筒體竄動問題。
與傳統球磨機相比,應用該技術的球磨機所匹配的電機功率可降低 18 - 25%,節約潤滑油 70%,節約冷卻水 90%,綜合節能 20% 以上。
正常情況下,十年不用更換主軸承,節省大量維護費用,省工省時。
濕式球磨機工作原理
電機通過減速裝置驅動筒體回轉,筒體仙的碎礦石和鋼球在筒體回轉時受磨擦力和離心力作用被襯板帶到一定高度后由于重力作用,便產生拋落和瀉落,礦石在沖擊 和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后,粗砂通過聯合進料器再回到球磨機內繼續粉磨。供 料機連續均勻地喂料,礦石經聯合進料器連續均勻地進入球磨機,被磨碎的物料源源不斷地從球磨機中排出。球磨機是可以每天24小時連續工作的粉磨設備。
濕式球磨機優勢
一、耐磨性能高
濕式球磨機的筒體的制作材質是采用了厚度15-36mm的鋼板焊接而成,在筒體的兩端焊有鑄鋼制造的法蘭盤,并用栓將端蓋2和3與法蘭盤連接在一起,其精密加工和配合,大大提高了部件的耐磨度。
二、自動化控制
濕式球磨機可以根據生產需要采用不同的襯板類型,研磨作業的細度,并且研磨時間設備可自行控制。充分實現了自動化控制。
三、部件性能先進
濕式球磨機在工作時,其停磨時間非常短,并且運轉中機器振動較小,具有率低,絕不影響設備的壽命的特點,更主要的是溢流型球磨機勞動強度低,為客戶節省人力。
四、工作方式多樣化
濕式球磨機可以分幾方式進行工作,如干磨、濕磨或者容混合細磨都可以;并且該機也采用先進的可控進出料技術,結合實際的研磨物料應配用合適的研磨體,以傳統的面接觸改為線接觸,使出料粒度更為均勻,產量更高。
濕式球磨機技術參數
規格型號 |
筒體轉速(r/min) |
裝球量 |
給料粒度 |
出料粒度 |
產量 |
電機功率 |
重量 |
Ф900×1800 |
36-38 |
1.5 |
≤20 |
0.075-0.89 |
0.65-2 |
18.5 |
3.6~4.3 |
Ф900×2400 |
36.4 |
2.1 |
≤20 |
0.075-0.89 |
0.65-3 |
18.5 |
4~4.8 |
Ф900×3000 |
36 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.5 |
22 |
4.6~5.3 |
Ф900×3500 |
36 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.8 |
22 |
5.2~5.8 |
Ф1200×1200 |
36 |
1.5 |
≤25 |
0.075-0.6 |
1.2-3 |
22 |
8.5 |
Ф1200×2400 |
36 |
3 |
≤25 |
0.075-0.6 |
1.5-4.8 |
30 |
11.4 |
Ф1200×3000 |
36 |
3.5 |
≤25 |
0.075-0.4 |
1.6-5 |
37 |
12.1 |
Ф1200×3500 |
32.4 |
5 |
≤25 |
0.075-0.4 |
1.6-5.2 |
55 |
12.7 |
Ф1200×4500 |
32.4 |
5 |
≤25 |
0.075-0.4 |
1.6-5.8 |
55 |
13.1 |
Ф1500×3000 |
29.7 |
7.5 |
≤25 |
0.075-0.4 |
2-5 |
75 |
14.8 |
Ф1500×3500 |
29 |
9 |
≤25 |
0.075-0.4 |
2-6 |
95 |
15.8 |
Ф1500×4000 |
29 |
10 |
≤25 |
0.075-0.4 |
3-7 |
110 |
17.9 |
Ф1500×4500 |
27 |
11 |
≤25 |
0.075-0.4 |
3-8 |
110 |
19.9 |
Ф1500×5700 |
28 |
12 |
≤25 |
0.075-0.4 |
3.5-8.5 |
130 |
23.4 |
Ф1500×6400 |
28 |
16 |
≤25 |
0.075-0.4 |
3.5-9 |
155 |
25.4 |
Ф1830×2400 |
25.4 |
10 |
≤25 |
0.075-0.4 |
4-10 |
130 |
23.7 |
Ф1830×3000 |
25.4 |
11 |
≤25 |
0.075-0.4 |
4-10 |
130 |
26.6 |
Ф1830×3600 |
25.4 |
13 |
≤25 |
0.075-0.4 |
4.1-10.5 |
130 |
27.6 |
Ф1830×4000 |
25.4 |
15 |
≤25 |
0.075-0.4 |
4.3-11 |
155 |
29.4 |
Ф1830×4500 |
25.4 |
15 |
≤25 |
0.075-0.4 |
4.5-12 |
155 |
30.4 |
Ф1830×6400 |
24.1 |
21 |
≤25 |
0.075-0.4 |
6.5-15 |
210 |
32.3 |
Ф1830×7000 |
24.1 |
23 |
≤25 |
0.075-0.4 |
7.5-17 |
245 |
34.2 |
Ф2100×3000 |
23.7 |
15 |
≤25 |
0.075-0.4 |
6.5-36 |
155 |
32.3 |
Ф2100×3600 |
23.7 |
18 |
≤25 |
0.075-0.4 |
6.5-38 |
210 |
33.8 |
Ф2100×4000 |
23.7 |
21 |
≤25 |
0.075-0.4 |
6.5-40 |
210 |
35 |
Ф2100×4500 |
23.7 |
24 |
≤25 |
0.075-0.4 |
8-43 |
245 |
40 |
Ф2100×7000 |
23.7 |
26 |
≤25 |
0.075-0.4 |
8-48 |
280 |
47.5 |
Ф2200×4500 |
21.5 |
27 |
≤25 |
0.075-0.4 |
9-45 |
280 |
46.5 |
Ф2200×5500 |
21 |
30 |
≤25 |
0.075-0.4 |
10-22 |
370 |
48.5 |
Ф2200×6500 |
21.7 |
35 |
≤25 |
0.075-0.4 |
14-26 |
380 |
50.2 |
Ф2200×7000 |
21.7 |
35 |
≤25 |
0.075-0.4 |
15-28 |
380 |
51.3 |
Ф2200×7500 |
21.7 |
35 |
≤25 |
0.075-0.4 |
15-30 |
380 |
53.2 |
Ф2400×3000 |
21 |
23 |
≤25 |
0.075-0.4 |
7-50 |
245 |
51.3 |
Ф2400×4500 |
21 |
30 |
≤25 |
0.075-0.4 |
8.5-60 |
320 |
61.7 |
Ф2700×2100 |
20.7 |
23 |
≤25 |
0.075-0.4 |
8.5-17 |
260 |
49 |
Ф2700×3600 |
20.7 |
37 |
≤25 |
0.075-0.4 |
11-27 |
400 |
79 |
Ф2700×4000 |
20.7 |
40 |
≤25 |
0.075-0.4 |
12-80 |
400 |
89 |
Ф2700×4500 |
20.7 |
48 |
≤25 |
0.075-0.4 |
12-90 |
430 |
97 |
Ф3200×3000 |
18.6 |
46 |
≤25 |
0.075-0.4 |
15.5-33 |
500 |
112 |
Ф3200×3600 |
18.6 |
56 |
≤25 |
0.075-0.4 |
17.5-40 |
630 |
118 |
Ф3200×4500 |
18 |
65 |
≤25 |
0.075-0.4 |
8.5-60 |
800 |
130.5 |
Ф3600×3900 |
17.8 |
75 |
≤25 |
0.075-0.4 |
25-53 |
1000 |
152.9 |
Ф3600×4500 |
17.8 |
88 |
≤25 |
0.075-0.4 |
29-65 |
1250 |
165 |
Ф3600×6000 |
17.8 |
117 |
≤25 |
0.075-0.4 |
35-80 |
800 |
196 |
Ф4000×5000 |
16.4 |
101 |
≤25 |
0.075-0.4 |
46-97 |
800 |
248 |
注:設備型號參數在不斷改進中,如您在參數表中找不到需要的型號,可以直接聯系我們,我們的技術人員會根據您的要求,給您配置最適合您產量需要和場地需求的設備。
