直線振動篩簡介
直線振動篩可供選煤、選礦、建材、水電、化工等行業對中、細粒度物料進行干、濕式篩分和脫水、脫介、脫泥。該篩機技術參數先進,振動強度高,處理能力大,篩分效率高。采用雙電機自同步直接通過聯軸器拖動振動器,結構簡單,維修方便,運行平穩,噪音小,使用壽命長。

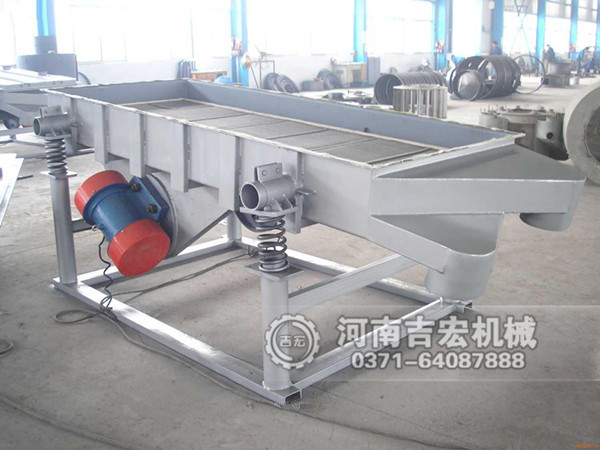

直線振動篩結構
直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機:(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直于地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

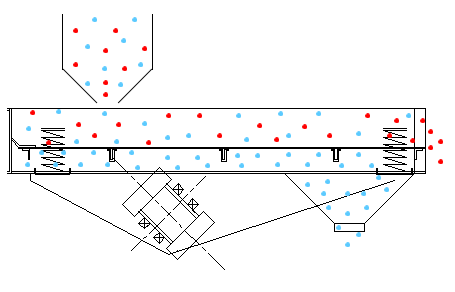

直線振動篩工作原理
直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、 反復旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的。
直線振動篩優勢
1、篩分效率高。由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率,最高篩分目數400目,可篩分出7種不同粒度的物料。
2、能耗小。構造簡單、拆換篩面方便,篩分每噸物料所消耗的電能少。
3、環保節能。該設備全封閉結構,無粉塵溢散,自動排料,篩分效率高,節能效果好。

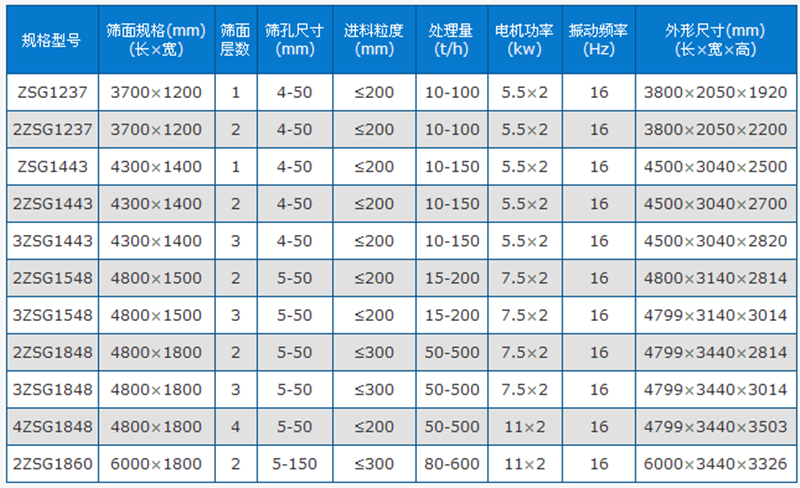

直線振動篩技術參數
注:設備型號參數在不斷改進中,如您在參數表中找不到需要的型號,可以直接聯系我們,我們的技術人員會根據您的要求,給您配置最適合您產量需要和場地需求的設備。
