對輥破碎機結構組成及作用

對輥破碎機結構組成及作用

2017/2/17 8:18:42 吉宏機械 已讀



        對輥破碎機是出現較早的現代工業破碎設備,細細算來,發展至今已有整整200多年的歷史,隨著時代和科技的進步,很多行業的發展趨勢都發生了變化,但對輥破碎機因其自身組成結構簡單且設計合理,至今在行業中仍未被超越,對輥破碎機現在依然是礦山設備中的領頭軍,在化工、建材、制砂、陶瓷等領域中發揮著重要作用。對輥破碎機的組成結構對整個設備的生產工作起著非同一般的作用,很多客戶對對輥破碎機還沒有深入的了解,所以大多都不得要領,今天我們吉宏機械的專業技術人員就來給大家做一個介紹,讓大家認識到對輥破碎機的組成結構都有哪些,以及各自都起著怎樣的作用?

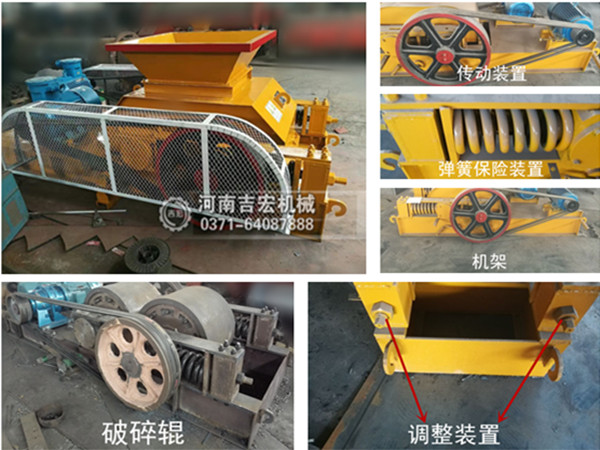

對輥破碎機結構圖


        對輥破碎機結構組成及其作用:
        1、調整裝置:調整裝置是用來調整兩破碎輥之間的間隙大小的,它是通過增減兩個輥子軸承之間的墊片數量,或者利用蝸輪調整機構進行調整的,以此控制破碎產品粒度。
        2、破碎輥:是在水平軸上平行裝置兩個相向回轉的輥子,它是破碎機的主要工作機構。其中一個輥子的軸承是可動的,另一個輥子的軸承是固定的,破碎輥是由軸、輪轂和輥皮構成。輥子軸采用鍵與錐形表面的輪轂配合在一起,輥皮固定在輪轂上,借助三塊錐形弧鐵,利用螺栓螺帽將它們固定一起的。由于輥皮與礦石直接接觸,所以它需要時常更換,而且一般都是應用耐磨性好的高錳鋼或特殊碳素鋼制作。
        3、傳動裝置:電動機通過三角皮帶和一對長齒齒輪,帶動兩個破碎輥作相向的旋轉運動。該齒輪是一種特制的標準的長齒,當破碎機進入非破碎物體,兩輥軸之間的距離將發生變化,這時長齒齒輪仍能保證正常的嚙合。但是,這種長齒齒輪很難制造,工作中常??ㄗ』蛘蹟?,齒輪修復也很困難,而且工作時噪音較大。因此,長齒齒輪傳動裝置主要用于低轉數的雙輥式破碎機,輥子表面的圓周速度小于3米/秒。
        4、彈簧保險裝置:它是輥式破碎機很重要的一個部件,彈簧松緊程度,對破碎機正常工作和過載保護都有極重要作用。機器正常工作時,彈簧的壓力應能平衡兩個輥子之間所產生的作用力,以保持排礦口的間隙,使產品粒度均勻。當破碎機進入非破碎物體時,彈簧應被壓縮,迫使可動破碎輥橫向移動,排礦口寬度增大,保證機器不致?lián)p壞。非破碎物體排除后,彈簧恢復原狀,機器照常工作。在破碎機工作過程中,保險彈簧總是處于振動狀態的,所以彈簧容易疲勞損壞,必須經常檢查,定期更換。
        5、機架:機架一般采用鑄鐵鑄造,也可采用型鋼焊接或鉚接而成,要求機架結構必須堅固。

        對輥破碎機是一種比較典型的破碎機設備,它在物料初始破碎方面相比其他破碎機擁有得天獨厚的優勢,因為對輥破碎機先進結構組成使得產品質量控制自如,這樣的一套對輥破碎機設備就可以滿足客戶不同的破碎需求,企業的生產成本會明顯降低很多。了解對輥破碎機的組成結構及作用,能使操作人員在生產工作中更加胸有成竹,對日常的維護保養工作也有很大的幫助,為客戶帶來更多的經濟效益。
