滾筒烘干設備工作原理_滾筒烘干機的內部結構

滾筒烘干設備工作原理_滾筒烘干機的內部結構

2021/4/1 11:21:26 吉宏機械 已讀



       滾筒烘干機近年來受到用戶的高度贊揚,一度成為行業內搶手的貨源。吉宏簡單闡述滾筒烘干機的結構和工作原理:

滾筒烘干機

  滾筒烘干機結構簡介及工作原理滾筒烘干機是選礦設備的系列產品之一。其規格型號比較齊全。根據筒體直徑,有2.0m、2.2m、 2.4m、 3.4m、4.1m等。氣缸長度有8m、10m等規格.26m,也可根據用戶需求定制。按照傳輸形式分為右傳和左傳,合同中沒有規定的都按照右傳配置;為便于運輸和安裝,筒體較長時采用分體加工、現場對接和整體式。該系列產品廣泛用于水泥、礦山、建材、化工、糧食和復合肥生產行業的物料烘干。

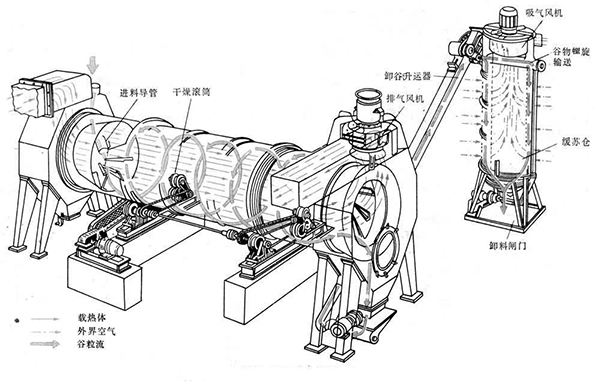

滾筒烘干機結構圖
  滾筒烘干機主要由前后滾筒裝置、裝卸裝置、傳動裝置和齒輪罩組成。筒體為臥式旋轉筒體,筒體內部焊接有各種前后交錯角度不同的造紙板。在進料端,提供門環和螺旋板以防止傾倒。支撐用的輪帶安裝在外側。氣缸通過前后輪帶支撐在支撐輪裝置上,后支撐輪裝置上設有止動輪,控制氣缸的軸向運動。氣缸的旋轉由傳動裝置驅動,并通過小齒輪固定在氣缸齒輪上旋轉。每個支撐輥都設有調節頂桿,以調節支撐輥的前后位置。同時還有滾輪刮氈,使?jié)L輪帶接觸面含有良好的油膜,延長了滾輪與帶的使用壽命。筒體的兩端伸入進出料裝置,柔性密封板與筒體緊密貼合。進料箱內設有進料槽,進料箱下端的密封板內側設有用于出料和清料的腰形孔,以避免傾倒物料造成的物料擠壓和堵塞。傳動裝置由電機、減速器、聯軸器、小齒輪總成等部件組成。
  滾筒烘干機的工作原理:

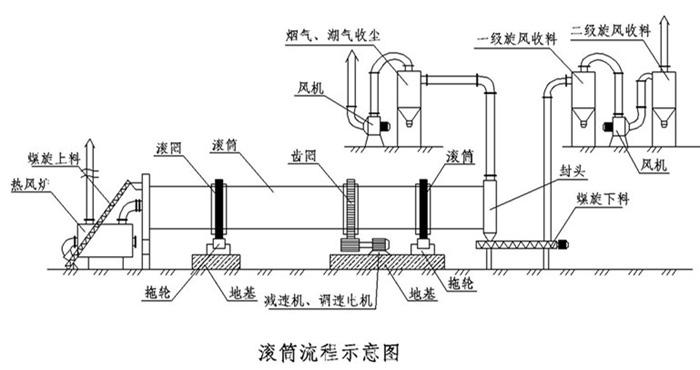

滾筒烘干機工藝流程圖
  滾筒烘干機的熱源來自燃燒裝置,烘干機采用下游加熱方式。因此,待烘干的物料從進料箱和進料口滑入圓筒,即被螺旋板推回。由于烘干機傾斜放置,物料在重力和旋轉的作用下流向后端,另一方面,物料被造紙板反復拾取,帶到上端,然后不斷向下提升,使物料在滾筒內形成均勻的幕簾,與滾筒內的熱氣流充分換熱。隨著物料的反復提升,所含水分逐漸烘干,從而達到烘干的目的。
