濕式球磨機的結構和工作原理簡介
濕式球磨機簡介
濕式球磨機是一款采用滾動軸承的、高產選礦球磨設備,該設備是對各種粉碎后的礦物再次進行磨礦粉磨作業的主要工具,可處理含水分和含泥質高的礦石,選別低品位磁性鐵礦時,濕式球磨機易于獲得所要求的任一粒度,并可適于采用磁選。設備的中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性,整個濕式球磨機設備整機運轉可靠,磨礦效果顯著,值得選購。

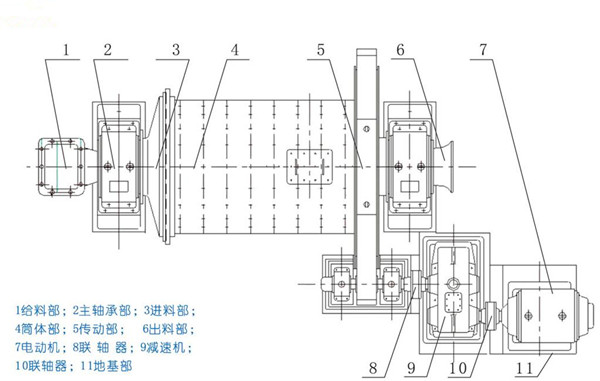

濕式球磨機的結構
濕式球磨機結構合理,由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。
濕式球磨機工作原理
濕式球磨機進行磨礦作業時,電機通過減速裝置驅動筒體回轉,筒體內的碎礦石和鋼球在筒體回轉時受磨擦力和離心力作用被襯板帶到一定高度后由于重力作用,便產生拋落和瀉落,礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后,粗砂通過聯合進料器再回到濕式球磨機內繼續粉磨。供料機連續均勻地喂料,礦石經聯合進料器連續均勻地進入濕式球磨機,被磨碎的物料源源不斷地從濕式球磨機中排出。
濕式球磨機的突出優勢
1、研磨效果好
出料端采取錐體設計,既增加了容積,又迫使錐體端的物料和鋼球分級,愈接近出口,鋼球直徑愈小,增加了反復研磨作用。
2、能耗低、節能顯著
濕式球磨機采用溝槽式環形襯板,增加了球、礦接觸表面,加強了研磨作用,且對礦石有提升能力,減少了能耗。
3、摩擦小、部件損壞少
濕式球磨機的傳動軸承采用滾動軸承替代滑動軸承,摩擦力大大降低,啟動容易,大大減少了生產中對部件的損耗。
4、投資成本低
干式球磨機對原礦的水分含量有較嚴格的要求,而濕式球磨機可處理含水分和含泥質高的礦石,可降低生產前期投資及生產費用。
